SBB ATG Alptransit, Sekundärtechnik für 16.7Hz Bahnstromprojekte

Das Projekt Alptransit Gotthard verlangt einen zeitlich begrenzten hohen Engineering Einsatz. GHE wird als zuverlässiger Partner kurzfristig engagiert, um die eng gesteckten Projektziele zu erreichen.

Standort

Schweiz

Nebst hohen Qualitätsansprüchen ist bei diesem Auftrag eine absolut termintreue Umsetzung zentral. Mehrfach verknüpfte komplexe Abhängigkeiten lassen keine Verzögerungen oder Terminverschiebungen zu. In Summe werden für die in diesem Projekt abgedeckten Unterwerke an 7 verschiedenen Standorte 103 Sekundär-Feldschrankschemas ausgelegt (Engineering), hergestellt und für die Schrankfabrikation bereitgestellt

Projektbeschreibung

Herunterladen

Konzeption, Projektierung, Erstellung Fabrikationsunterlagen, Umsetzung, Inbetriebnahme

  • 16.7Hz Bahnstrom
  • 132kV Leitungsfelder und Kupplungsfelder
  • 132/15kV Transformatorenfelder
  • 132/66kV Transformatorenfelder
  • 15kV Speisepunktfelder mit AGP

Beonderheiten

  • Komplex vernetzte Projektleitung
  • Abklärung und Erstellung der Datenpunkltisten
  • Abklärungen und Engineering der Stromlaufpläne, Schranklayouts und Raumdispositionen
  • Konstruktion der Sekundärschemas für die 132kV, 66kV und 15kV 16.7Hz Bahnstromanlagen
  • Durchführung und Begleitung von Werktests
  • Erstellung der Fabrikationsunterlangen Sekundärtechnik inklusive Kabelverlegepläne
  • Montage und Verkabelung
  • Begleitung der Inbetriebsetzung

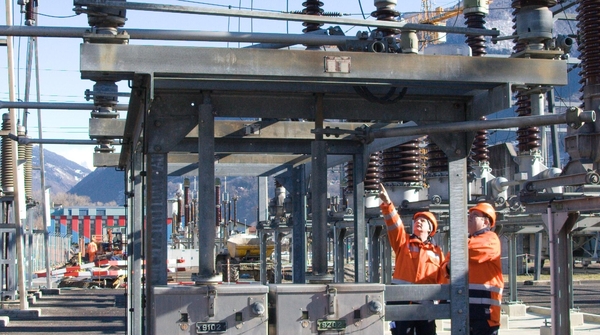

Impressionen
